产品描述:

AP2911 是一款 PWM 工作模式,高效率、外围简单、内置功率管，适用于 12-80V 输入的高精度降压 LED 恒流驱动降压恒流芯片。输出最大功率可达 15W，最大电流 1.5A。

AP2911 可实现全亮/半亮功能切换，通过 MODE 切换：全亮/半亮/循环模式。
AP2911 工作频率固定在 150KHZ 左右，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。

AP2911 带有输出短路保护功能，12V～80V 输入条件下，短时短路不会损坏电源器件。

 产品特点:

宽输入电压范围：12V～80V

可设定电流范围：10mA～1500mA

固定工作频率：150KHZ

内置抖频电路，降低对其他设备的 EMI

干扰 平均电流模式采样，恒流精度更高

0-100%占空比控制，无电流节点跳变

输出短路保护 功能模式：全亮/半亮

ESOP8 封装

应用领域:

电动车，摩托车灯照明

汽车灯照明 手电筒

应用原理图:

封装信息:

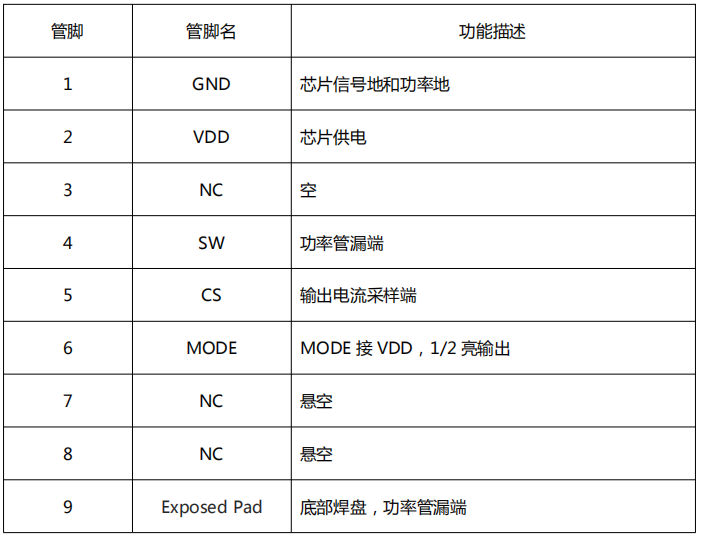

引脚描述:

订购信息:

极限参数:

电气特性:


电气特性(VIN=12V ，TA=25℃，除特别说明外)

内部框图:

曲线图:

（VIN=12V～80V,TA=25℃,VOUT=9.8V,IOUT=1.2A,CIN=10uF,L=100uH.）

波形及曲线图:

（除特别说明 VIN=12V,TA=25℃,VOUT=9.8V,IOUT=1.2A,CIN=10uF,L=100uH.）

波形及曲线图:

（除特别说明 VIN=12V,TA=25℃,VOUT=9.8V,IOUT=1.2A,CIN=10uF,L=100uH.)

应用信息:

芯片供电:
AP2911采用外部供电,需要提供约800uA的电流才能保证芯片的正常工作，外部供电分压电阻可以根据这个电流参数设计，同时注意选择合适的电阻封装适应不同输入电压情况。
恒流设置:
0.2
输出电流大小公式：Iout= —–
Rcs
电感选择:
为了确保恒流精度，需要选择合适的电感，使得电感工作在连续电流模式，电感的临界值为：
Vout*(Vin-Vout)
L= ———————-
2Vin*Iout*Fs
MODE设置:

PCB布线参考:

1、大电流路径走线要粗，铺铜走线最佳。
2、大电路回路面积以最短、最宽路径完成最佳。
3、开关切换连接点：电感 L、SW PIN 与续流肖特基二极管，走线要短与粗，铺铜走线最佳，但同时需要适当面积作为电感、IC 与二极管散热。
4、Vin 端的输入电容要靠近输入端和 CS电阻地，以达到稳压和滤波功效
5、采样电阻 Rcs 靠近 CS /GND PIN
6、VDD 电容需靠近 VDD PIN，且 1UF以上容量。
7、未使用的 MODE 可接 GND，以达到最佳的抗干扰效
